Jäähdytystornin vaihteiston osat

SFC-sarjan jäähdytystornivaihdelaatikko vastavirtaus- ja ristivirtausjäähdytystornien käyttöön

Jäähdytystorneissa käytetään ensisijaisesti jäähdytystornin vaihdelaatikoita, ja se on pääasiassa jäähdytystornin puhaltimien toimintanopeuden alentamiseksi energiansäästön ja melun vähentämisen tavoitteen saavuttamiseksi. Jäähdytystornin vaihteistot asennetaan yleensä moottorin ja jäähdytystornin tuulettimen väliin, mikä ohjaa puhaltimen nopeutta muuttamalla välityssuhdetta ja säätämällä sitten tehokkaasti jäähdytystornin toimintatilaa. TJLATINON SFC-sarjan jäähdytystornin tuuletinvaihteisto on suunniteltu erityisesti jäähdytystorneille.

Mallin kuvaus:

Ominaisuus:

● SFC-sarja on suunniteltu erityisesti jäähdytystorniympäristöön.

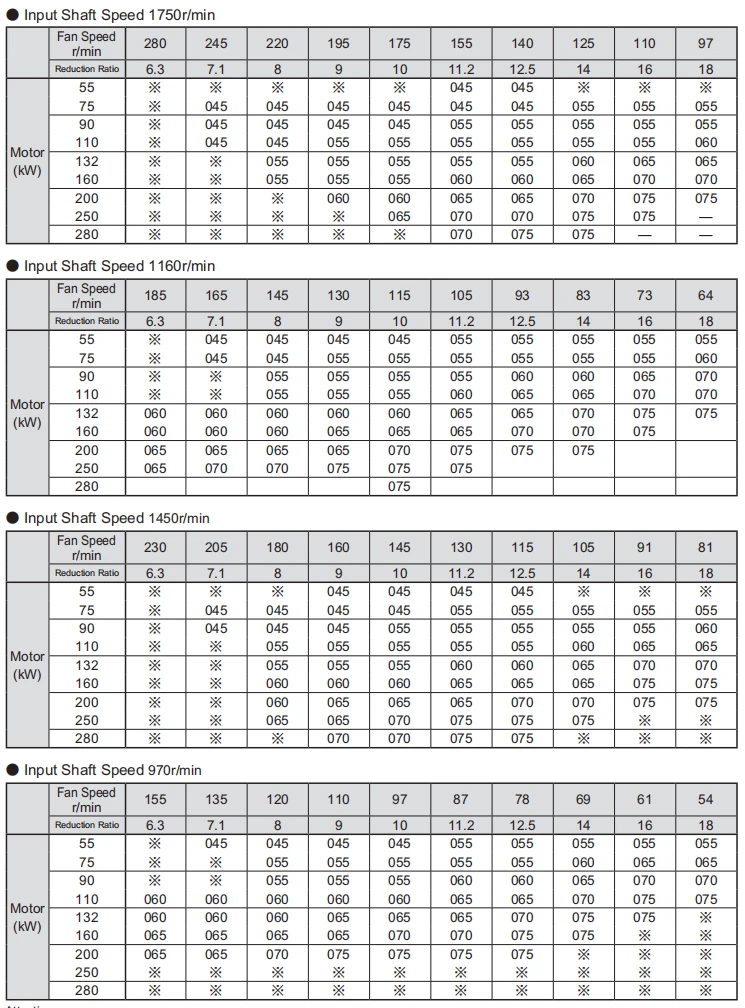

● Käytä taulukkoa löytääksesi oikean koon moottorin koon ja tuulettimen nopeuden perusteella.

2. Alhainen tärinäsuunnittelu

● Laakerin jänneväli

Vaikka jäähdytyspuhallin olisi tasapainossa, käytön aikana voi esiintyä liiallista tärinää. Käytettäessä pidennettyä tuulettimen käyttöakselia (vaihteiston hidaskäyntinen akseli) tuulettimen toiminnasta johtuva tyhjennys vähenee merkittävästi.

● Tasapainoinen asennuskuorma

Järjestämällä kiinnityspulttien reiät tasaisesti puhaltimen käyttöakselin ympärille, kuormitus siirtyy tasaisesti vaihteiston kiinnitysalustaan.



3. Flat Mount Design

SFC-vaihteisto on suunniteltu ilman ulkonemia asennuspinnan alla, mikä johtaa yksinkertaiseen asennusalustan suunnitteluun ja rakentamiseen.

Suunnittelussa on myös otettu huomioon lisävarusteena saatavan paluupysäyttimen ja pumpun käyttö, joka voidaan lisätä ilman, että se työntyisi kiinnityspinnan alle.

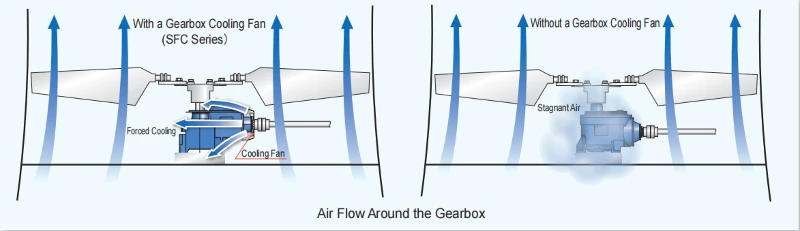

4. Lämpötehokas muotoilu

Johtuen vaihteiston sijainnista jäähdytystornissa, jäähdytystornin tuulettimesta pääsee siihen mahdollisimman vähän ilmavirtaa.

SFC-vaihteisto on suunniteltu maksimaalista lämmönpoistoa ajatellen.

● Maksimoitu pinta-ala

● Tehokas vaihteiston jäähdytystuuletin

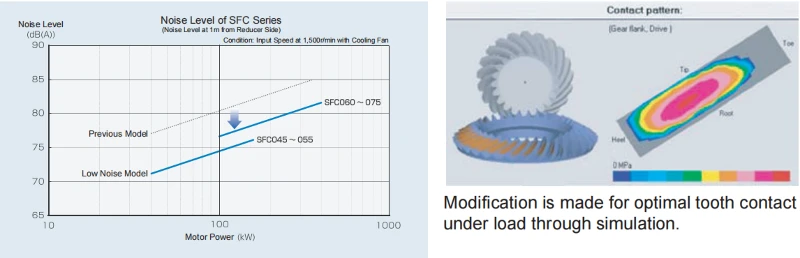

Matala melu

6- 8dB(A) Melunvaimennus edellisestä sarjasta

6 - 8 dB (A) melunvaimennus aiemmista sarjoista saavutettu 3D-hammaspinnan modifikaatiolla vähenntimen syöttövaiheen kartiovaihteistossa, mikä mahdollistaa käytön ympäristössä, jossa on tiukat melurajoitukset.



Huollon helppous

● 1 vuosi huoltovapaa toiminta.

● Vaihteisto on porattu ja kierretty ulkoisen ilmanpoiston ja öljyn täyttö/tyhjennys kiinnitystä varten.

● Sisäinen vaihteiston tarkastus mahdollista ilman öljyn tyhjennystä, koska tarkastuskannen sijainti on käyttööljytason yläpuolella.

● Sisäisen roiskeöljyvoitelun avulla öljypumpun käyttöä ja sen säännöllistä vaihtoa ei vaadita.



Saatavilla olevat tarvikkeet

Jäähdytystornikohtaiset lisävarusteet ovat vakiovarusteita.



Vakiotiedot

Tuote		Vakiomääritys
Vaihteisto	Vaihde	Materiaali sp. : seosteräs Lämpökäsittely: kotelon kovettuminen Käsittely: Tarkkuusviimeistely
	Laakeri	Tyyppi: Rullalaakeri Nimellinen käyttöikä (L10) : Hidaskäyntinen akselin laakeri ･････････････････････ 100,000 tuntia tai pidempään Suurinopeuksiset akseli-/väliakselilaakerit ･･･ 50,000 tuntia tai kauemmin
	Akseli	Materiaali sp. : seosteräs
	Asuminen	Materiaali sp. : Valurauta
	Tiiviste	Kotelo ja kansi Vastapinnat: Nestemäinen tiiviste Hidaskäyntinen akseli: Pölyhuuliöljytiiviste ja tiivistekansi High Speed ​​Akseli: Pölyhuuliöljytiiviste
	Voitelu	Öljyn roiskevoitelu Suurinopeuksiseen akseliin kiinnitetty öljyroiske kuljettaa öljyä alemmasta öljysäiliöstä ylempään laakerin öljysäiliöön.
	Maali	P3 Viite
	Pyörimisnopeus	High Speed ​​Akselin syöttönopeus: 450 - 1800 r/min
Ulkoinen ehdot	Ympäristö Lämpötila	0 astetta 40 asteeseen
	Ympäristö	Ei suunniteltu syövyttäviin tai räjähtäviin kaasuympäristöihin.
	Korkeus	Suunniteltu 1000 metrin korkeuteen tai alle.

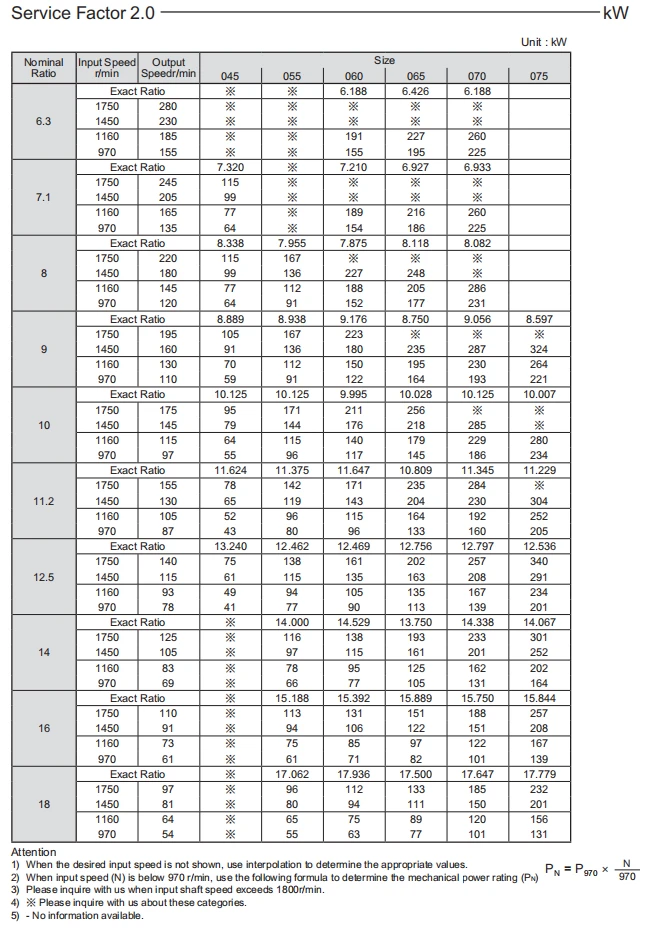

Valitse menettely

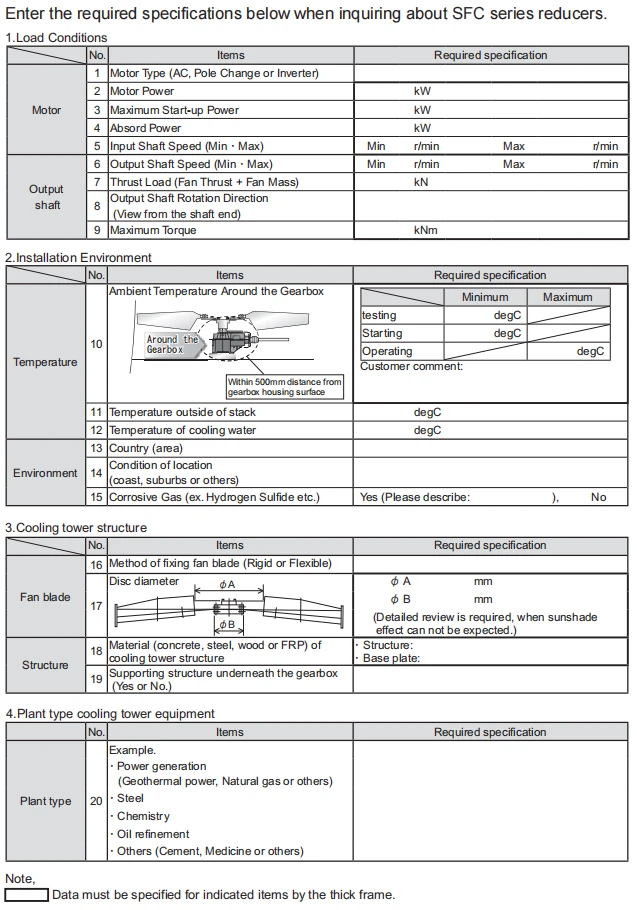

Sovelluksen tietolomake

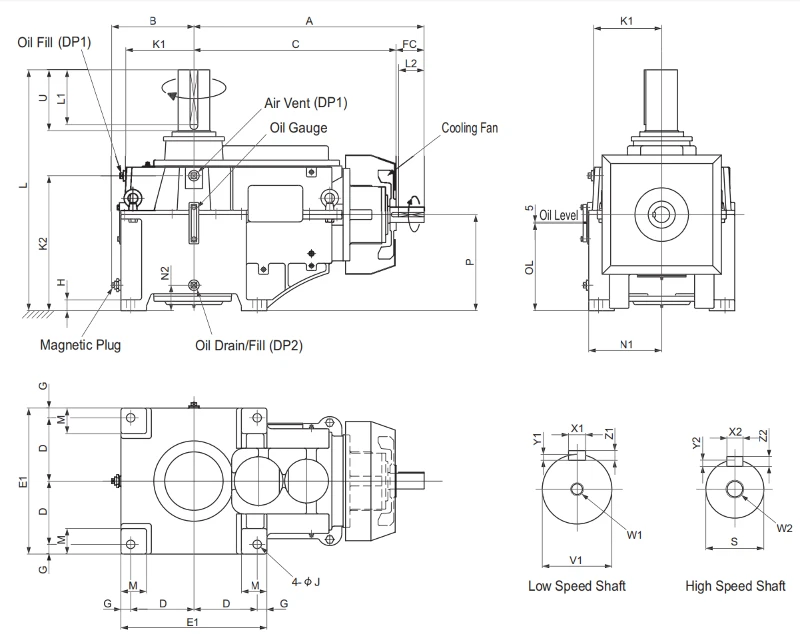

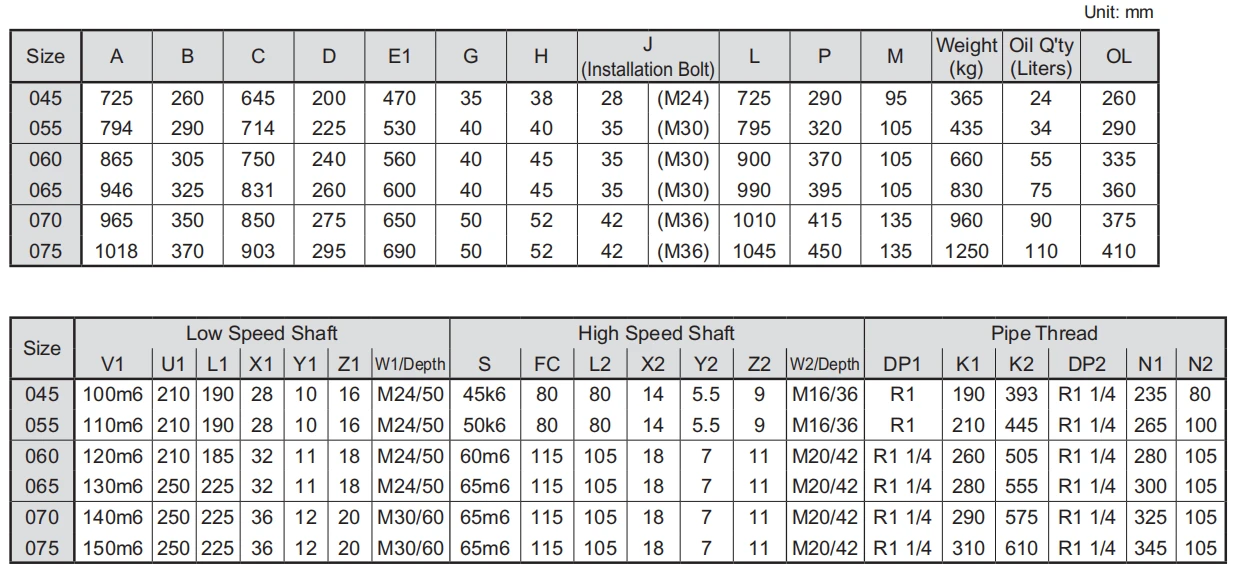

Ulottuvuus



Huomio

(1) Sekä nopean että matalan nopeuden akseleiden avaimet ja kiilaurat ovat ISO/R773-1969-sulkuavaimen mukaisia. (JIS B 1301-1996 Rinnakkaisavain

kiinnitystyyppi)

(2) Öljyn määrä on likimääräinen. Täytä oikealle tasolle öljymäärämittarin avulla.

(3) Ilmantuulettimen ja ilmanpoistoputken kokoaa asiakas ja ne asennetaan paikan päällä. Vaihteistosta ulospäin ulottuva putki

tuuletinpino on valmisteltava. Putkiosat eivät sisälly toimitukseen.

(4) Asennuspulttien tulee olla JIS-luokkaa 8.8.

(5) Kytkimen kohdistuksen säilyttämiseksi tulee asentaa pysäytyslevyt tai tapit, jotta vaihteisto ei pääse vääntymään pohjassaan tuulettimen toiminnan takia.



Takuu



Takuu Kausi	Tuotteen takuuaika on 18 kuukautta Tuotteen lähettämisestä Myyjän tehtaalta tai 12 kuukautta Tuotteen käyttöönotosta sen mukaan, kumpi tulee ensin.
Takuu Kunto	Siinä tapauksessa, että tuotteelle aiheutuu "takuuaikana" tuotteen virheistä johtuva ongelma tai vaurio, kun tuote on oikein asennettu ja yhdistetty ostajan laitteisiin tai koneisiin, huollettu huolto-ohjeen mukaisesti ja sitä käytetään asianmukaisesti luettelossa kuvatut tai muutoin Myyjän ja Ostajan tai sen asiakkaiden välillä kirjallisesti sopivat ehdot; Myyjä tarjoaa oman harkintansa mukaan asianmukaisen korjauksen tai vaihdon Tuotteelle maksutta, paitsi alla kuvatun "Takuun poikkeuksen" mukaisesti. Jos Tuote kuitenkin asennetaan tai integroidaan Ostajan laitteisiin tai koneisiin, Myyjä ei korvaa kustannuksia: Tuotteen poisto tai uudelleenasennus tai muut siihen liittyvät satunnaiset kustannukset, menetetyt mahdollisuudet, voiton menetys tai muut satunnaiset kulut. tai ostajalle tai sen asiakkaille aiheutuneista välillisistä menetyksistä tai vahingoista.
Poikkeus varten Takuu	Huolimatta yllä olevasta takuusta, tässä määritelty takuu ei koske tuotteen ongelmia tai vaurioita, jotka johtuvat: 1. Tuotteen asennus, liittäminen, yhdistäminen tai integrointi toiseen laitteeseen tai koneeseen, jonka on valmistanut joku muu henkilö tai yhteisö kuin Myyjä; 2. Ostajan tai sen asiakkaiden riittämätön huolto tai virheellinen käyttö siten, että tuotetta ei ole huollettu Myyjän toimittaman tai ilmoittaman huolto-oppaan mukaisesti; 3. Ostajan tai sen asiakkaiden tekemä Tuotteen virheellinen käyttö tai käyttö, josta ei ole ilmoitettu Myyjälle, mukaan lukien rajoituksetta Ostajan tai sen asiakkaiden tuotteen käyttö spesifikaatioiden vastaisesti tai voiteluöljyn käyttö Tuotteessa, jota Myyjä ei suosittele; 4. ongelmat tai vauriot laitteissa tai koneissa, joihin Tuote on asennettu, liitetty tai yhdistetty, tai missä tahansa ostajalle tai sen asiakkaille koskevissa tiedoissa; 5. Tuotteeseen tai niihin toimintoihin tehdyt muutokset, muokkaukset, parannukset tai muutokset, jotka joku muu henkilö tai yhteisö kuin Myyjä tekee Tuotteeseen; 6. Ostajan tai sen asiakkaiden toimittamat tai nimeämät Tuotteen osat; 7. maanjäristys, tulipalo, tulva, merituuli, kaasu, ukkonen, jumalalliset teot tai muut syyt, joihin Myyjä ei voi vaikuttaa; 8. Tuotteen osien, kuten laakerien, öljytiivisteiden, jätteet, kuluminen, normaali kuluminen tai kuluminen; 9. muut Tuotteeseen liittyvät ongelmat, ongelmat tai vahingot, jotka eivät johdu Myyjästä.

Turvallisuusohjeet

VAROTOIMENPITEET

● Noudata tarkasti asennuspaikan ja käytettävän laitteen turvallisuusmääräyksiä. (Teollisuuden turvallisuus- ja terveyslaki, sähkölaitosten tekninen standardi, laajennussäännöt, laitosten räjähdysohjeet, rakennusstandardilaki jne.) ● Lue huolto-opas huolellisesti ennen käyttöä. Jos huoltokäsikirja ei ole käsillä, pyydä sitä jälleenmyyjältä, jolta ostit tuotteen, tai myyntiosastoltamme. Huoltokirja tulee lähettää varsinaiselle käyttäjälle. ● Valitse käyttöympäristöön ja käyttöön sopiva tuote. ● Asenna suojavarusteet koneen puolelle, kun konetta käytetään matkustajien kuljettamiseen tai hissien, liukuportaiden ja tyhmäpalvelijoiden kuljetukseen. ● Kun konetta käytetään elintarvikejalostuslaitteissa ja muissa öljyille alttiissa laitteissa, asenna öljypohja tai muut vaurioilta ehkäisevät laitteet siltä varalta, että öljyvuoto johtuu viasta tai käyttöiän päättymisestä.
